Pile et appel de routines (TP 3)

Le but de ce BE est d'étudier une extension de l'architecture des séances précédentes pour gérer l'appel de sous-programmes. On va voir notamment:

• le registre Stack Pointer (SP) et la zone mémoire réservée à la pile dans la RAM
• les instructions permettant de manipuler la pile
• le codage en language assembleur et l'exécution de fonctions récursives

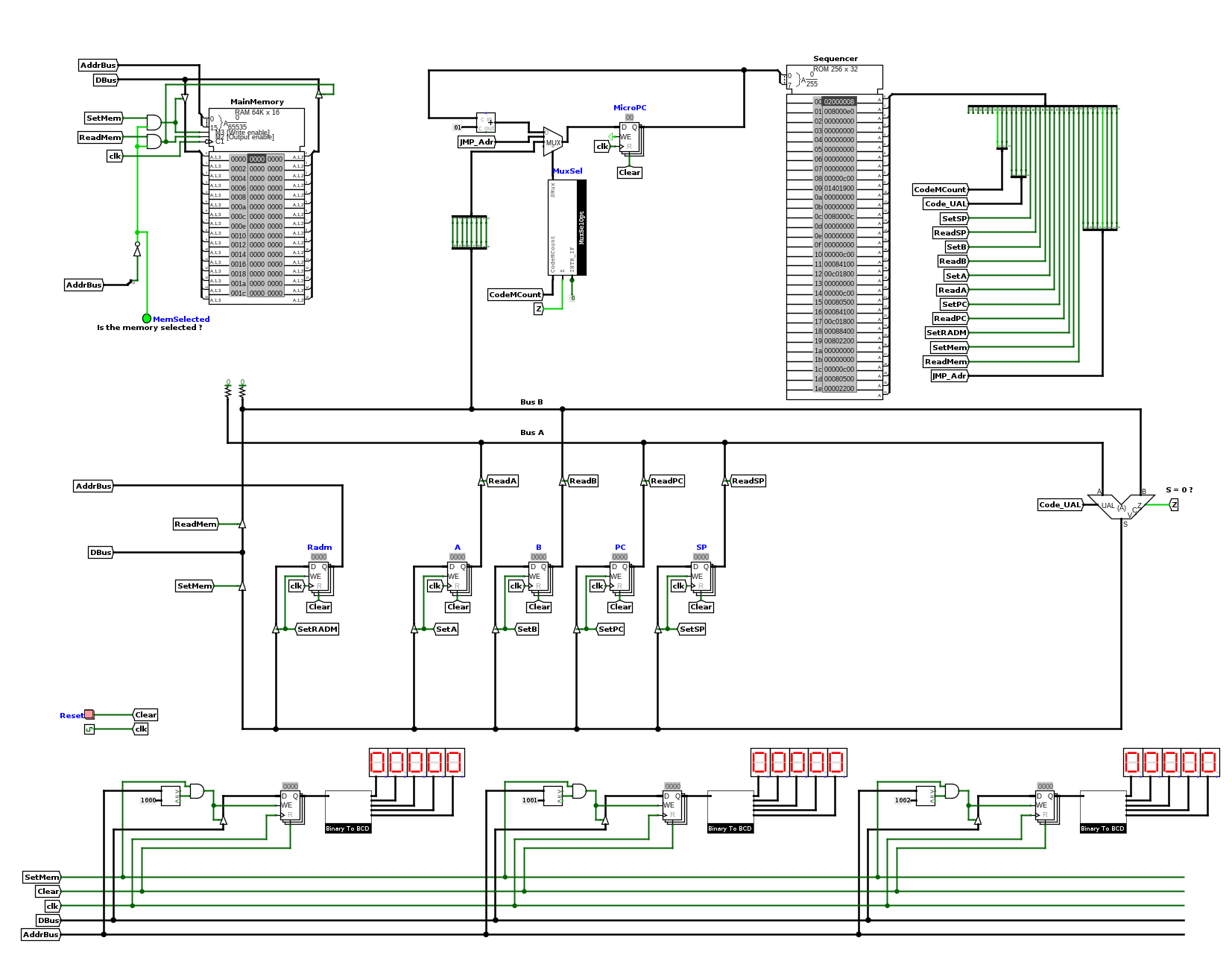

L'architecture que je vous propose d'utiliser est représentée ci-dessous. Vous y verrez notamment l'ajout d'un registre (Stack Pointer) ainsi que deux signaux de contrôle SetSP et ReadSP qui permettent l'accès en lecture et écriture du registre.

Téléchargez le fichier archi_routines.circ ainsi que le fichier csmetz.jar à placer dans le même répertoire que votre circuit. Ouvrez le circuit avec logisim. Chargez la ROM microcode_routines.rom qui contient les micro-instructions des instructions introduites dans le sujet précédent.

Je vous rappelle que vous disposez de la carte de référence de l'architecture.

Instructions de manipulation de la pile et de son pointeur PEEK, PUSH, POP, INCSP et DECSP

Le registre de pile (SP , Stack Pointer) est introduit dans le chemin de données. On introduit également de nouvelles instructions qui permettent de gérer la pile.

Code Instruction (8 bits)	Nom de l'instruction	Nombre de mots	Description
0x80	LDSPi	2	Charge la valeur de l'opérande dans le registre SP. SP := opérande.
0x84	LDSPd	2	Charge la valeur dans la RAM pointée par l'opérande dans le registre SP. SP := Mem[opérande.
0x8c	STSP	2	Sauvegarde en mémoire la valeur du registre SP à l'adresse donnée par l'opérande. Mem[opérande] := SP
0x90	INCSP	1	Incrémente le pointeur de pile. SP := SP + 1
0x94	DECSP	1	Décrémente le pointeur de pile. SP := SP - 1
0xb0	PUSHA	1	Empile le registre A. Mem[SP] := A; SP := SP - 1
0xb4	POPA	1	Dépile le registre A. SP := SP + 1; A := Mem[SP]
0xb8	POKEA	2	Sauvegarde le registre A dans la pile. Mem[SP+operande] := A
0xbc	PEEKA	2	Récupère le registre A dans la pile. A := Mem[SP + operande]
0xc0	PUSHB	1	Empile le registre B. Mem[SP] := B; SP := SP - 1
0xc4	POPB	1	Dépile le registre B. SP := SP + 1; B := Mem[SP]
0xc8	POKEB	2	Sauvegarde le registre B dans la pile. Mem[SP+operande] := B
0xcc	PEEKB	2	Récupère le registre B dans la pile. B := Mem[SP + operande]

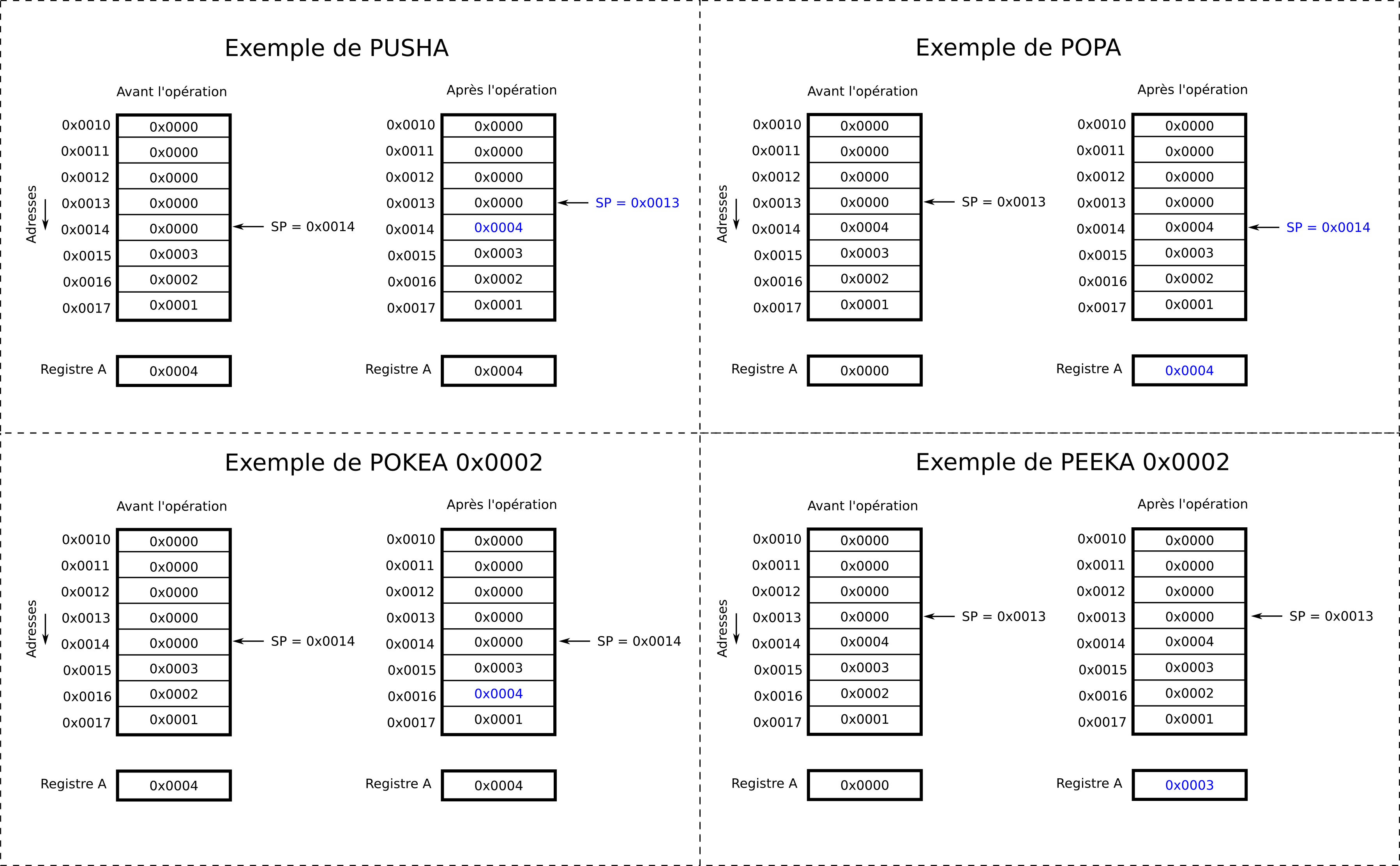

Il est important de s'assurer qu'après chaque instruction (non pas micro-instruction bien sûr), le pointeur de pile pointe la prochaine zone mémoire libre de la pile. Je vous rappelle aussi que la pile augmente dans le sens des adresses décroissantes; c'est la raison pour laquelle, par exemple, récupérer une variable dans la pile (PEEKA ou PEEKB) se fait en ajoutant un décalage au pointeur de pile. Tout ça est illustré ci-dessous.

Question

Ecrivez les micro-instructions des instructions ci-dessus.

Pour faciliter votre travail, je vous propose ci-dessous un outil qui permet de passer des signaux de contrôle du chemin de données au code hexadécimal de la micro-instruction et vice-versa.

Table de génération de micro-instructions

Vous remarquerez l'introduction de deux champs pour contrôler le registre de pointeur de pile (SP).

Question

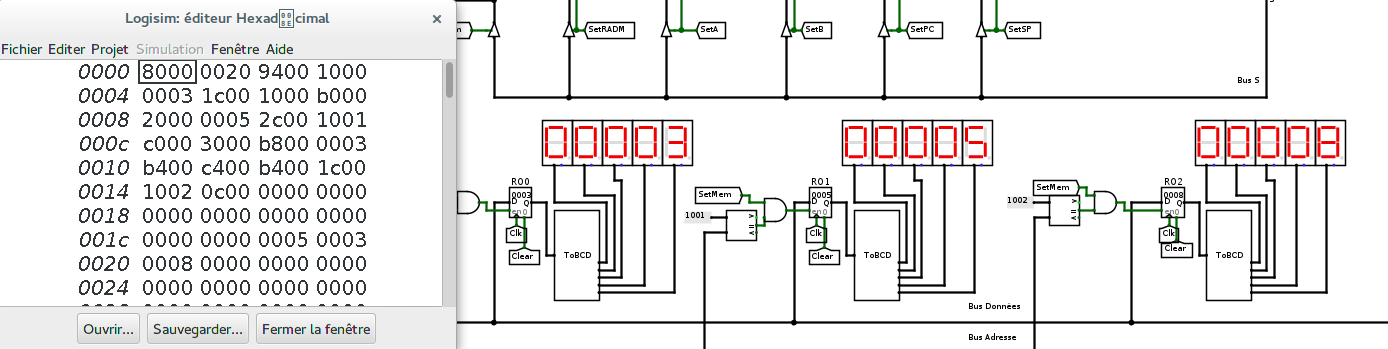

Testez votre architecture avec le programme stack.mem. Si tout se passe bien, vos afficheurs et votre RAM (regardez bien les adresses 0x1e, 0x1f et 0x20) devraient donner :

Tip

N'hésitez pas à retranscrire le code machine en utilisant le nom des opérations pour plus facilement découvrir ce que ces programmes doivent faire. Par exemple :

8000 20
9400
1000 3
1c00 1000
b000
...

peut se voir de manière équivalente comme :

LDSPi 0x0020
DECSP
LDAi  0x0003
STA   0x1000
PUSHA
...

Instructions de départ et retour de routines CALL et RET

On va maintenant voir une utilisation intéressante de la pile lors de l'appel de routines, et en particulier le passage d'arguments et de la valeur de retour d'une routine. Il nous suffit d'introduire deux instructions pour l'appel d'une routine (CALL) et le retour d'une routine (RET) :

Code Instruction (8 bits)	Nom de l'instruction	Nombre de mots	Description
0xa0	CALL	2	Empile le compteur de programme (PC) et branche à l'adresse de la routine fournie par l'opérande
0xa8	RET	2	Dépile le compteur de programme (PC) de la pile

Pour se rappeler la manière dont l'appel de routine fonctionne, je vous propose de considérer l'appel d'une fonction :

f(a, b) = a + b

Cette fonction doit disposer des opérandes "a" et "b", calculer son opération et retourner le résultat au programme appelant. En supposant par example que le programme appelant appelle f(7,8), on aurait par exemple le code suivant en RAM, ici écrit en assembleur pour être plus lisible:

# Programme appelant :
0x0000     LDSPi 0x0030
0x0002     DECSP          # On réserve de la place dans la pile pour la valeur de retour
0x0003     LDAi  0x0007
0x0005     PUSHA          # On charge la première opérande
0x0006     LDAi  0x0008
0x0008     PUSHA          # On charge la deuxième opérande
0x0009     CALL 0x0020    # On appelle la routine
0x000b     POPA           # On enlève la deuxième opérande de la pile
0x000c     POPA           # On enlève la première opérande de la pile
0x000d     POPA           # On récupère le résultat
0x000e     STA  0x1000    # On affiche le résultat
0x0010     END            # Fin de programme

# Routine à l'adresse 0x0020:
0x0020     PEEKA 0x0003   # On récupère la première opérande
0x0022     PEEKB 0x0002   # On récupère la seconde opérande
0x0024     ADDA           # On en fait la somme
0x0025     POKEA 0x0004   # On sauvegarde le résultat
0x0027     RET            # On retourne au programme appelant

Pour qu'à la sortie de la routine (RET), on sache quelle adresse charger dans le compteur de programme (PC), l'instruction CALL sauvegarde la valeur courante du PC après avoir lu son opérande, i.e. l'adresse de l'instruction qui suit le CALL. Il faut bien faire attention à prendre en compte que l'adresse de retour est mise dans la pile lorsqu'on calcule les décalages des instructions PEEK et POKE. En image, ça nous donne une évolution de la pile ci-dessous :

L'adresse de retour empilée par le CALL est la valeur du PC après lecture de l'opérande du CALL. Lorsqu'on exécute les micro-instructions du CALL, le PC pointe sur son opérande; Faites donc bien attention à sauvegarder l'adresse de retour PC+1 dans la pile.

Question

Je vous propose le travail suivant :

• introduisez les micro-instructions pour les instructions CALL (0xa0) et RET (0xa8),
• programmez votre RAM pour exécuter l'exemple illustratif ci-dessus et tester votre implémentation.

Pour vous aider dans votre travail , pensez à utiliser la :

Table de génération de micro-instructions

Danger

Assurez vous que vos implémentations des instructions CALL et RET sont fonctionnelles avant de passer à la suite. Par exemple, vous pouvez utiliser le code d'exemple mentionné précédemment mais vous pouvez également écrire votre propre programme à charger en RAM.

Une fois que vous êtes assurés que votre architecture est fonctionnelle, je vous propose deux exercices .

Question

Pour commencer je vous propose de programmer une généralisation des suites de Syracuse (ou de Collatz)

\[\begin{eqnarray} u(n+1) &=& f(u(n), a, b)\\ f(u, a, b) &=& \begin{cases} \frac{u}{2} & \text{ si } u \text{ est pair } \\ a u + b & \text{ sinon } \end{cases} \end{eqnarray}\]

Je vous propose d'écrire un programme permettant de calculer les valeurs de cette suite en écrivant une routine pour la fonction "f".

Question

Ecrivez également une routine qui calcule la factorielle d'un nombre et utilisez le pour calculer \(8!\). Pour rappel :

\[ fac(n) = \begin{cases} 1 & \text{ si } n = 0\\ n fac(n-1) & \text{ sinon } \end{cases} \]

On voit donc que, si n est non nul, le résultat de fact(n) est calculé à partir du résultat de fact(n-1); nous avons donc ici une fonction récursive.
